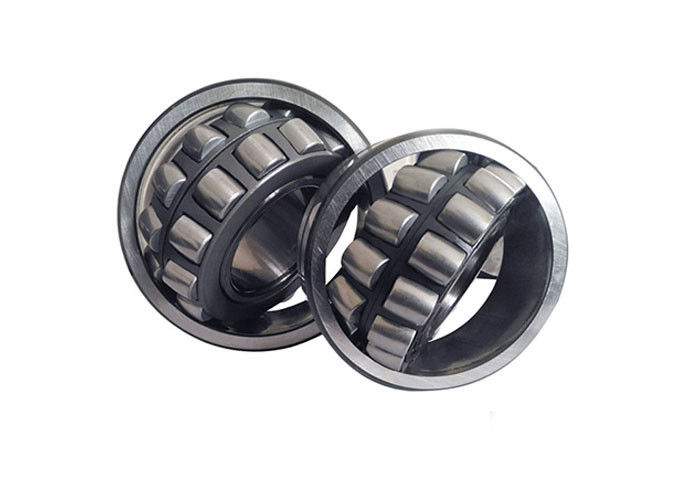

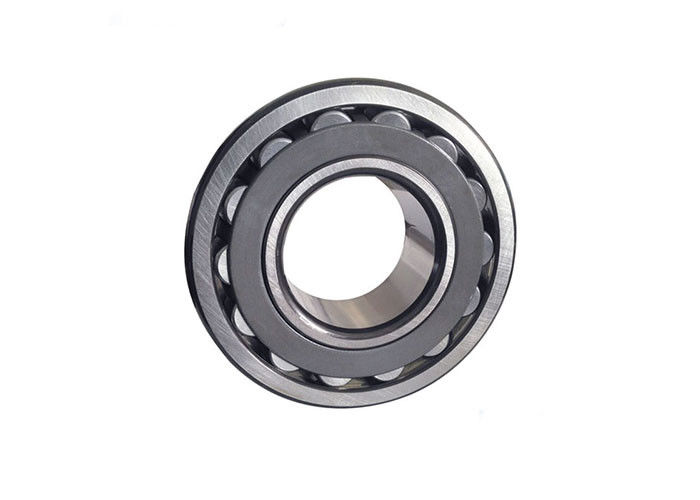

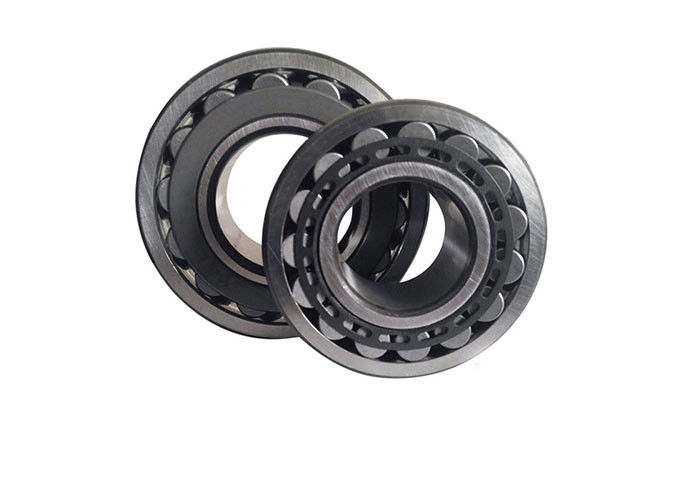

Makineler İçin P5 / P6 Hassas Değerlendirme 22328 Oynak Makaralı Rulman 140 * 210 * 53 mm

Şartname

Kendinden hizalamalı makaralı rulman, ağır yük koşullarına uyum sağlayacak şekilde tasarlanmıştır. O var

iki sıra simetrik küresel makaralar. Silindirler dıştaki pozisyonu serbestçe ayarlayabilir

Mil deformasyon ve hizalama hatası telafi edebilirsiniz küresel yuvarlanma

yatak yuvasının.

Kendi kendini hizalayan makaralı rulmanlarda silindirin miktarı, uzunluğu ve çapı maks.

yapının izin verdiğini. Silindir ve yuvarlanma arasındaki yakın temas

Düzgün gerilme dağılımı ve yüksek yatak taşıma kapasitesini sağlar.

• Yüksek hassasiyetli yürütmede baskı makineleri, kağıt fabrikaları veya kaplamalar
• Çok zorlu çalışma koşulları, örneğin sürekli tekerlekler
• yüksek sıcaklık uygulamaları
• rulo boyuna gevşek oturan montaj
• demiryolu araçları

İki silindirli oynak makaralı rulmanlar, özellikle radyal yük ayı, ama aynı zamanda dayanabilir

her iki yönde eksenel yük. Özellikle ağır yükler için uygun yüksek radyal yük kapasitesi

veya titreşim, ancak saf eksenel yükü taşıyamaz. Bu tür rulman dış halka yuvarlanma

küresel şeklidir, bu yüzden kendi kendine hizalanmasının iyi performansı, konsantrikliği telafi edebilir

hata.

İki simetrik küresel silindir vardır, ortak küresel dış halka oluk vardır,

İki eksenli eğimli rulman iç halkası

Eksen kuvveti büküldüğünde veya monte edildiğinde, iyi performans ile hizalanan kanal yolunun açısı

Farklı kalp hala normal kullanımda, taşıma büyüklüğü ile konsantrik transfer

menzil değişir, genel olarak izin verilen 1 ila 2.5 derecelik açı yük taşıma kapasitesi daha büyüktür

radyal yüklere ek olarak , aynı zamanda rulman eksenel yükünün rolü dışında,

İyi darbe dayanımı, genel olarak, kendinden hizalamalı makaralı rulmanlar, çalışma hızını

düşük.

C (J), EC (J) A, ECA, CAF, CAFA, vb.

1.CA: İntegral pirinç kafes, çift sıra simetrik makaralar, iç bilezik yolculuğu

2.MA: İntegral pirinç kafes, çift sıra simetrik makaralar, dış bilezik

3.MB: İki parçalı pirinç kafes, çift sıralı asimetrik makaralar, iç bilezik

4.CC: İki parçalı çelik kafes, çift sıralı simetrik silindirler, iç bilezik yolculuğu

5.CTN1: Çift sıralı simetrik silindirler, naylon kafes

6.K: Konik delikli yatak, konik 1:12

7.K30: Konik delik rulman, konik 1: 3
