Menşe yeri:
Çin
Marka adı:
ZH
Sertifika:
IS09001
Model numarası:
FYTB20TF
FYTB20TF FYTB20TF-W FYTB20TF-RS P0 P6 P5 P3 P4 P2 Kalite SEVİYE KROM ÇELİK Yastık Bilyalı Rulman
Ürün tanıtımı
BENt esas olarak radyal yüke dayalı radyal ve eksenel kombine yükü taşımak için kullanılır, genellikle tek başına eksenel yükü taşımak için uygun değildir, bu tür rulmanlar sırasıyla iç halka (tam bir makara ve tutucu seti ile) ve dış halka takılabilir.Bu tip yatak, milin yuvaya göre eğilmesine izin vermez ve bu da radyal yük altında ek eksenel kuvvetlere neden olur.Rulmanın eksenel boşluğunun boyutunun, rulmanın normal çalışıp çalışamayacağı ile büyük bir ilişkisi vardır.Eksenel boşluk çok küçük olduğunda, sıcaklık artışı daha yüksektir.Eksenel boşluk büyük olduğunda, yatağın hasar görmesi kolaydır.Bu nedenle, montaj ve çalıştırma sırasında yatağın eksenel boşluğunun ayarlanmasına özel dikkat gösterilmelidir ve gerekirse yatağın rijitliğini artırmak için ön müdahale montajı yapılabilir.
| D |
20mm
|
Delik çapı |
|---|---|---|
| D1 |
≈28.2mm
|
İç halkanın dış çapı |
| A |
29.5mm
|
toplam genişlik |
| A1 |
11mm
|
flanş genişliği |
| A3 |
3.2mm
|
Merkezleme girintisinin derinliği |
| A5 |
20.5mm
|
Uç kapağı dahil genişlik |
| B |
31mm
|
iç halkanın genişliği |
| B1 |
31mm
|
Genel yatak genişliği |
| B4 |
4.5mm
|
Kilitleme cihazı yan yüzü ile diş merkezi arasındaki mesafe |
| Db1 |
58mm
|
Üst dış çap |
| Db2 |
60.5mm
|
Taban dış çapı |
| DC |
50.8mm
|
Muhafaza merkezleme girintisinin çapı |
| H |
112mm
|
Toplam yükseklik |
| J |
90mm
|
Bağlantı cıvataları arasındaki mesafe |
| L |
60.5mm
|
Toplam uzunluk |
| N |
11.5mm
|
Ek cıvata deliği çapı |
| S1 |
18.3mm
|
Kilitleme cihazı yan yüzü ile kanal merkezi arasındaki mesafe |
| T |
37.3mm
|
Genel birim genişliği |
| RG |
1/4-28 UNF
|
Gresörlük için mahfaza dişi |
|---|---|---|
| R1 |
20mm
|
Muhafaza dişinin eksenel konumu |
| Rα |
45°
|
Muhafaza dişinin açısal konumu |
| DN |
6.5mm
|
Gresörlük baş küresinin çapı |
|---|---|---|
| GBN |
7mm
|
Gresörlük için altıgen anahtar boyutu |
| GN |
1/4-28 SAE-LT
|
gresörlük dişlisi |
| J6 |
74mm
|
Dübel pimlerinin mesafesi |
|---|---|---|
| J7 |
11.5mm
|
Dübel pimlerinin eksenel ofseti |
| N4 |
2mm
|
Dübel pimleri için önerilen çap |
| Temel dinamik yük derecesi | C |
12.7kN
|
|---|---|---|
| Temel statik yük derecesi | C0 |
6.55kN
|
| Yorulma yükü sınırı | Psen |
0,28kN
|
| hız sınırlama |
8 500dev/dak
|
|
|
Mil toleransı h6 ile sınırlama hızı
|

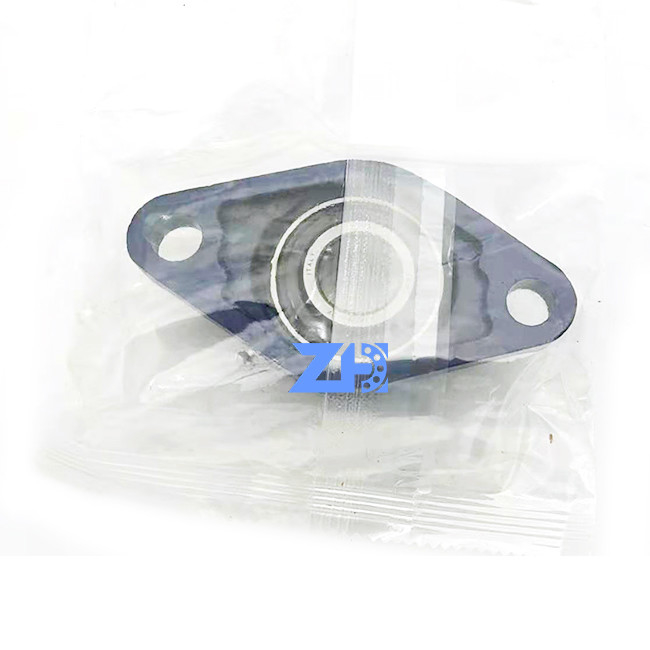

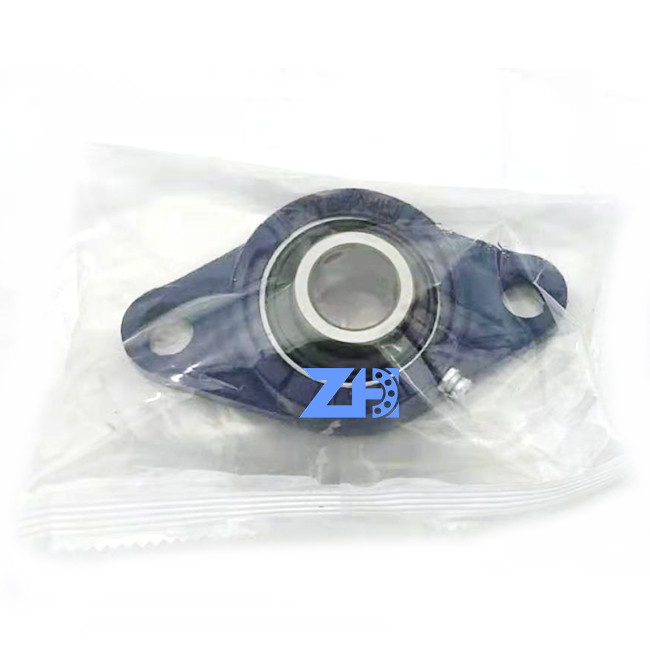

resim gösterisi
