Menşe yeri:
Çin
Marka adı:
NTN
Model numarası:
69092

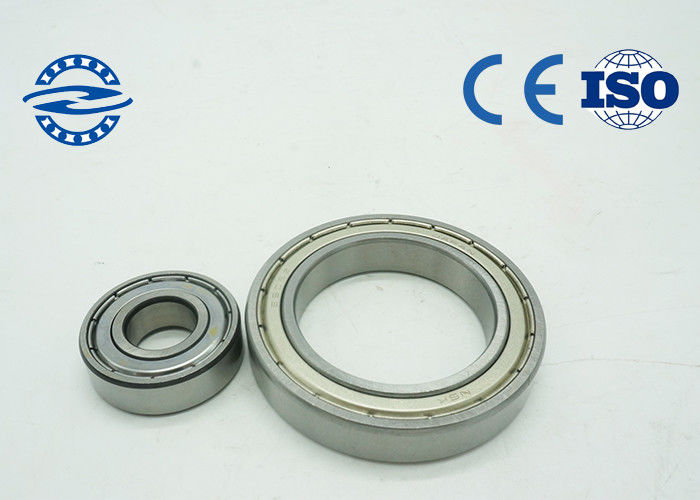

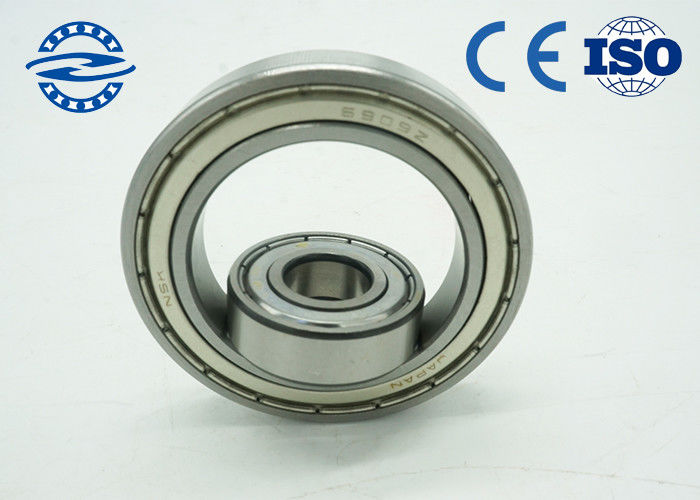

Bunlar kapsamlı uygulamalarla en tipik rulmanlardır. Her iki halkadaki oluklar, çift yönde radyal ve eksenel yük taşıyabilen ark oluğu formundadır. Yüksek devirli ve düşük gürültülü ve düşük titreşimin gerekli olduğu durumlarda uygulanabilirler.
Kafesler
Sabit Bilyalı Rulmanlar genellikle preslenmiş çelik sac veya pirinç kafes kafesleri kullanır. Dış çap 400 mm'den (dahil) az olduğunda,
Preslenmiş kafesleri çelik sacla kullanıyorlar. Dış çap 400 mm'den büyük olduğunda pirinç kafesleri kullanırlar.
Uygulamalar
otomobil, makine aletleri, motorlar, aletler, yapı makineleri, demiryolu araçları, tarım makineleri ve diğer çeşitli özel makinelerde bulunabilir
Türleri
Bir tarafta bir kalkan (-Z) veya iki taraflı kalkan (-2Z) ile, bir tarafta bir conta (-RS) bulunan veya iki yuvalı (-2RS) her iki tarafta.
| Orijinal kod | modern numara | Temel ölçü | Kurulum boyutu | Ağırlık | |||||
| d | D | B | rsmin | Dsmin | dhmax | Rmax | |||
| 200 | 6200 | 10 | 30 | 9 | 0.6 | 14 | 26 | 0.6 | 0,0277 |
| 201 | 6201 | 12 | 32 | 10 | 0.6 | 16 | 28 | 0.6 | 0,0365 |
| 202 | 6202 | 15 | 35 | 11 | 0.6 | 19 | 31 | 0.6 | 0,0431 |
| 203K | 6203 | 17 | 40 | 12 | 0.6 | 21 | 36 | 0.6 | 0,0661 |
| 6204 | 20 | 47 | 14 | 1 | 25 | 42 | 1 | 0.11 | |
| 204A | 6204TNI | 47 | 14 | 1 | 25 | 42 | 1 | 0.104 | |
| 6304X3 / C3 | 62 | 16 | 1 | 28 | 54 | 1 | 0.252 | ||
| 63/22 / C3 | 22 | 56 | 16 | 1.1 | 29 | 47 | 1 | 0.183 | |
| 66/23 / P53YB2 | 23 | 56 | 15 | 1 | 29 | 47 | 1 | 0.131 | |
| 66/23 / P53Z2 | 56 | 15 | 1 | 29 | 47 | 1 | 0.125 | ||
| 1000905 | 61905 | 25 | 42 | 9 | 0.3 | 27 | 40 | 0.3 | 0.0415 |
| 105 | 6005 | 47 | 12 | 0.6 | 29 | 43 | 0.6 | 0.078 | |
| 16005 | 47 | 8 | 0.3 | 27 | 45 | 0.3 | 0,0562 | ||
| 205 | 6205 | 52 | 15 | 1 | 30 | 47 | 1 | 0.134 | |
| 205A | 6205TNI | 52 | 15 | 1 | 30 | 47 | 1 | 0.126 | |
| 6305 | 62 | 17 | 1.1 | 31.5 | 55.5 | 1 | 0.214 | ||
| 6305X3 / C3YA5 | 68 | 18 | 1.1 | 33 | 62 | 1 | 0.296 | ||
| 405 | 6405 | 80 | 21 | 1.5 | 33 | 72 | 1.5 | 0,53 | |
| 6605X2WBTN1 / HA | 26 | 68 | 19.5 | 2 | 33 | 61 | 2 | 0.272 | |
| 63/28 / HA | 28 | 68 | 18 | 1.1 | 34.5 | 61.5 | 1 | 0,299 | |
| 1000906 | 61906 | 30 | 47 | 9 | 0.3 | 32 | 45 | 0.3 | 0,0433 |
| 1-0005 | 59 | 22 | 0.4 | 33 | 55 | 0.4 | 0.191 | ||
| 206 | 6206 | 62 | 16 | 1 | 35 | 57 | 1 | 0.218 | |
| 306K | 6306 | 72 | 19 | 1.1 | 36,5 | 65.5 | 1 | 0.354 | |
| 6406 | 90 | 23 | 1.5 | 38 | 82 | 1.5 | 0.805 | ||
| 6007 | 35 | 62 | 14 | 1 | 40 | 57 | 1 | 0.148 | |
| 6207 | 72 | 17 | 1.1 | 41,5 | 65.5 | 1 | 0.284 | ||
| 307K | 6307 | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.456 | |
| 307A | 6307TNI | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.443 | |
| 307U | 80 | 21 | 1.5 | 43 | 72 | 1.5 | 0.481 | ||
| 407 | 6407 | 100 | 25 | 1.5 | 43 | 92 | 1.5 | 0,919 | |
| 6008 / C3 | 40 | 68 | 15 | 1 | 44.6 | 63.4 | 1 | 0.191 | |
| 208K | 6208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | |
| 6208 / HAP6 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 6208 / P5YB2 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.361 | ||
| 370208 | 80 | 18 | 1.1 | 46.5 | 73.5 | 1 | 0.362 | ||
| 6308 / P5YB2 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 308 | 6308 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | |
| 308A | 6308TN1 | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.611 | |
| 6308 / ha | 90 | 23 | 1.5 | 48 | 82 | 1.5 | 0.642 | ||
| 408K | 6408 | 110 | 27 | 2 | 49 | 101 | 2 | 1.2 | |
| 62/41 / HAP53 | 41 | 80 | 17 | 1.1 | 46.5 | 73.5 | 1 | 0.342 | |
| 6009 | 45 | 75 | 16 | 1 | 50 | 70 | 1 | 0.246 | |
| 209 | 6209 | 85 | 19 | 1.1 | 51.5 | 78.5 | 1 | 0.428 | |
