NJ307 NJ307ET2XU NJ307ET2XUP2RS
Ürünün tanıtımı

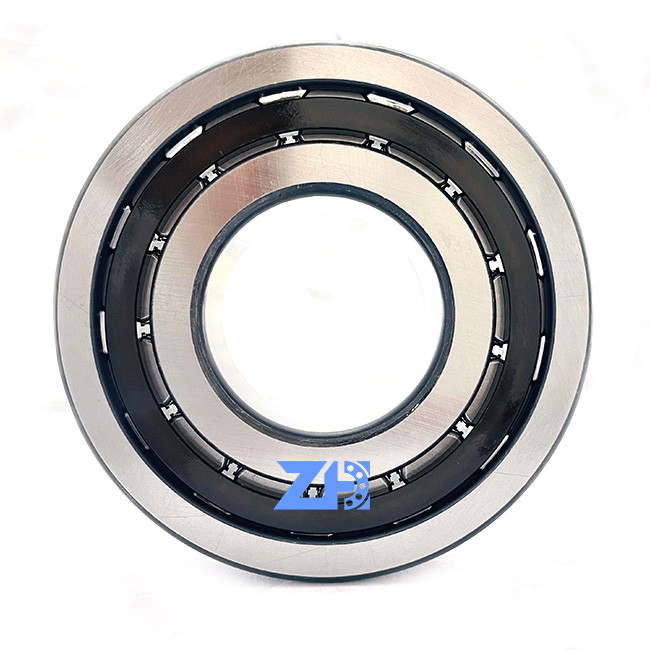

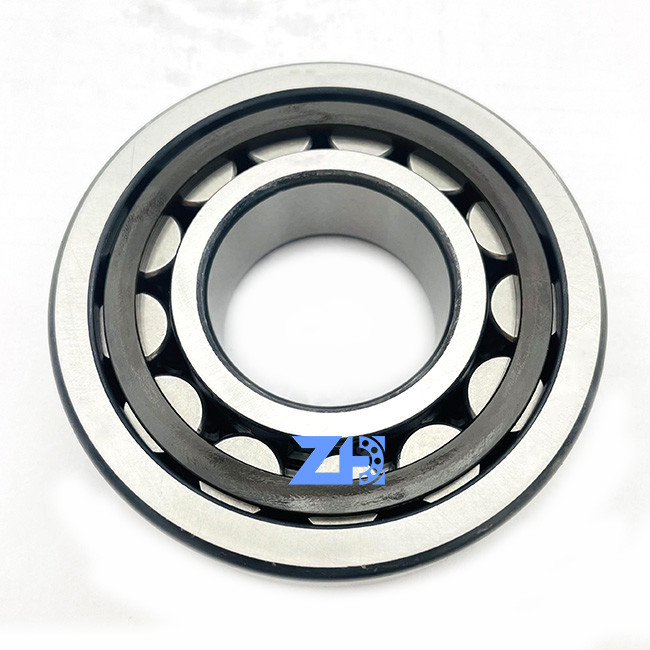

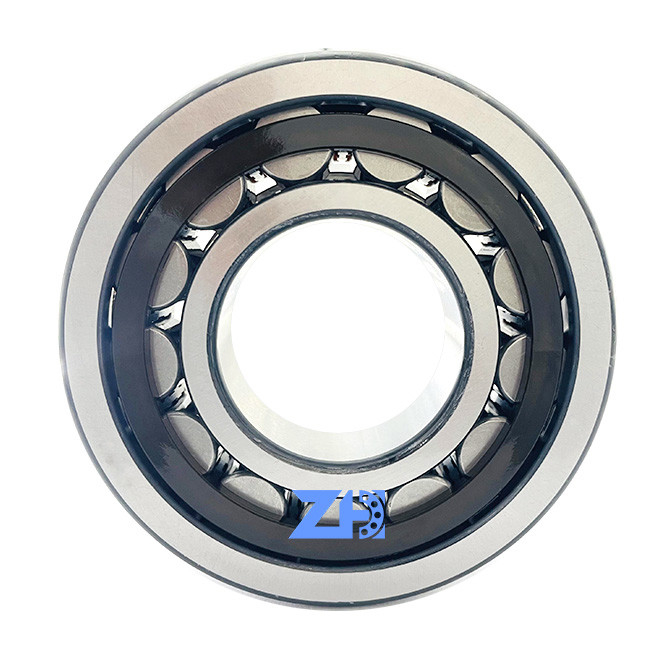

NJ 307ET2XUSilindrik Rulo rulmanı, dönme eksenine dik olan radyal yüklere destek sağlamak için tasarlanmış bir rulo eleman rulmanı türüdür.
İç yüzük, dış yüzük, silindir şeklindeki yuvarlaklar ve yuvarlakları yerinde tutan bir kafesden oluşur.
Silindirik rulo rulmanının iç ve dış halkaları tipik olarak çelikten yapılır ve hassas boyutlara göre işlenir.Silindirli rulolar da çelikten yapılır ve dönüş ekseni paralel olarak düzenlenirKafes,
genellikle tunç veya çelikten yapılır, tekerlekleri eşit bir şekilde ayırabilir ve birbirleriyle temas etmelerini engeller.
Silindirsel rulo rulmanları yaygın olarak çeşitli makinelerde ve ekipmanlarda kullanılır.
Boyutları
| d |
35mm
|
Çukur çapı |
| D |
80mm
|
Dış çapı |
| B |
21mm
|
Genişliği |
| d1 |
≈51mm
|
İç yüzüğün omuz çapı |
| D1 |
≈65.8mm
|
Dış yüzüğün omuz çapı |
| F |
46.2mm
|
İç yüzüğün yarış yolu çapı |
| r1,2 |
Min.1.5mm
|
Chamfer boyutu |
| r3,4 |
Min.1.1mm
|
Chamfer boyutu |
| s |
En fazla.1.2mm
|
İzin verilen eksensel hareket |
Abutment boyutları
| da) |
Min.43mm
|
Aralık kolunun çapı |
| da) |
En fazla.44mm
|
Aralık kolunun çapı |
| db |
Min.53mm
|
Çubuk tabanının çapı |
| Da) |
En fazla.72.2mm
|
Konut abutmentinin çapı |
| ra) |
En fazla.1.5mm
|
Filenin yarıçapı |
Hesaplama verileri
| Temel dinamik yük değerleri |
C |
75kN
|
| Temel statik yük değerleri |
C0 |
63kN
|
| Yorgunluk yükü sınırı |
PU |
8.15kN
|
| Referans hızı |
|
9 500r/min
|
| Hız sınırı |
|
11 000r/min
|
| Minimum yük faktörü |
kr |
0.15
|
| Sınırlayıcı değer |
e |
0.2
|
| Hesaplama faktörü |
Y |
0.6
|
Abutment boyutları
| da) |
Min.43mm
|
Aralık kolunun çapı |
| da) |
En fazla.44mm
|
Aralık kolunun çapı |
| db |
Min.53mm
|
Çubuk tabanının çapı |
| Da) |
En fazla.72.2mm
|
Konut abutmentinin çapı |
| ra) |
En fazla.1.5mm
|
Filenin yarıçapı |
| 309ZC |
5908ZC |
2206ZC |
32212ZC |
2820ZC |
2209ZC |
070ZC |
| 2208ZC |
206ZC |
055ZC |
354520ZC |
30205ZC |
6014ZC |
|
| 6922ZC |
305ZC |
30212ZC |
30211ZC |
503806ZC |
060ZC |
|
| 33207ZC |
309ZC |
30213ZC |
6008ZC |
30314ZC |
502515ZC |
| 30305ZC |
503807ZC |
2207ZC |
207ZC |
6906ZC |
503303ZC |
Resim gösterisi
