Menşe yeri:
Çin
Marka adı:
Z&H
Model numarası:
22310

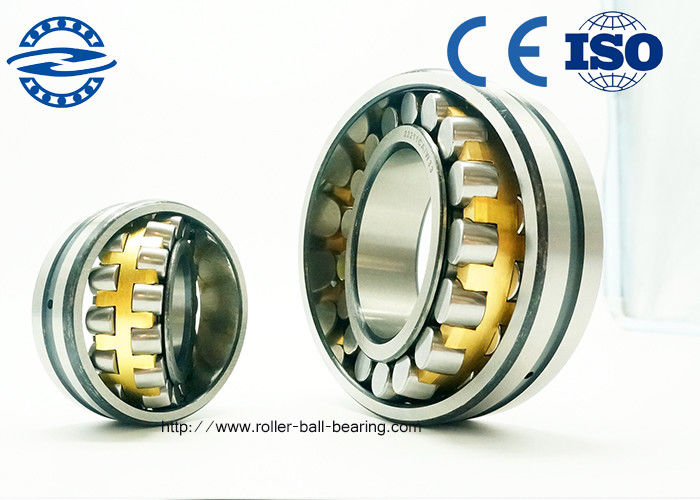

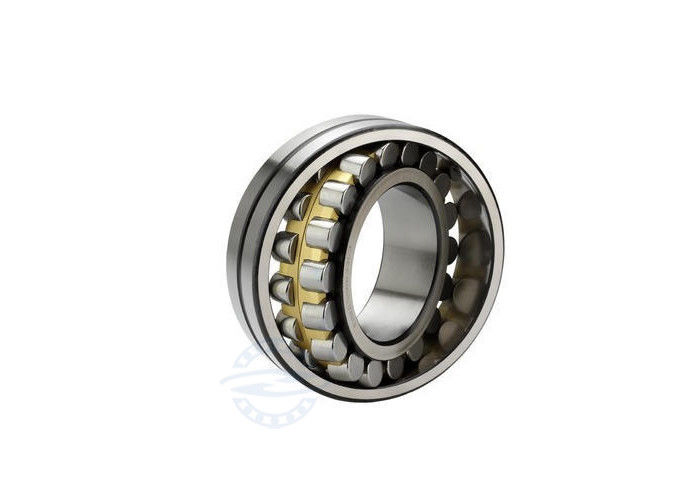

Oynak Makaralı Rulman 22310 Boyut 50*110*40 mm

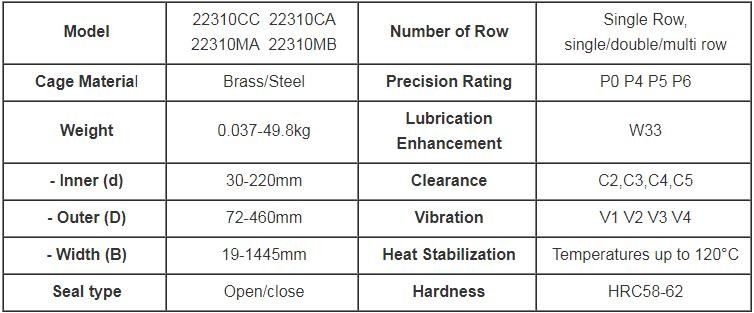

| modeli | 22310CC 22310CA 22310MA 22310MB | Satır Sayısı | Çift sıra |
| Kafes Malzemesiben | Pirinç/Çelik | Hassas Derecelendirme | P0 P4 P5 P6 |
| Ağırlık | 0.037-49.8kg | Yağlama Geliştirme | W33 |
| - İç (d) | 50 mm | Boşluk | C2,C3,C4,C5 |
| - Dış (D) | 110 mm | Titreşim | V1 V2 V3 V4 |
| - Genişlik (B) | 40mm | Isı Stabilizasyonu | 120°C'ye kadar sıcaklıklar |
| Mühür tipi | Açık | Sertlik | HRC58-62 |

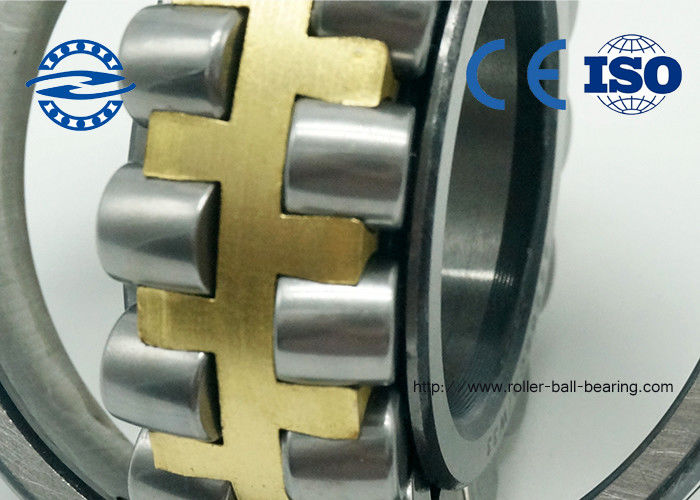

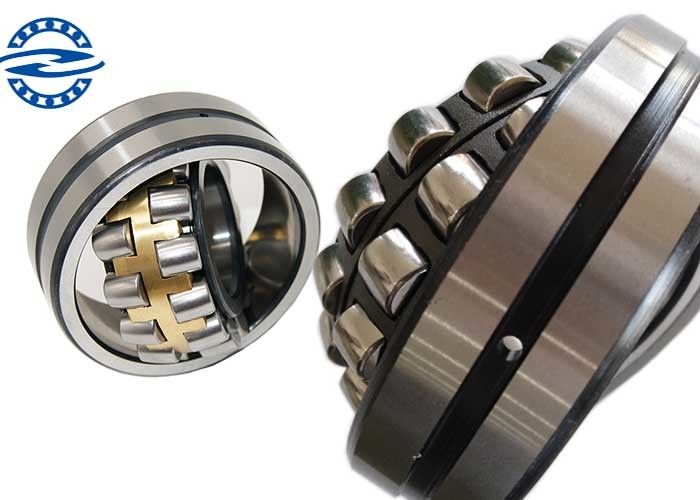

oynak makaralı rulmanlarçift sıralı makaralara sahiptir, dış halka ortak bir küresel kanala sahiptir ve iç halka, yatak eksenine göre bir açıyla eğimli iki kanala sahiptir.Bu dahiyane yapı, kendi kendini hizalama performansına sahip olmasını sağlar, bu nedenle milin açısı ve hata veya mil bükülmesi üzerindeki yatak kutusu yuvasından etkilenmesi kolay değildir.Montaj hatasının veya mil sapmasının açı hatasına neden olduğu durumlar için uygundur.Rulman, radyal yüklere dayanabilmesinin yanı sıra çift yönlü eksenel yüklere de dayanabilir.
Oynak makaralı rulmanlar, silindirik ve konik deliklere sahiptir.Konik koni deliğinin konikliği 1:30 ve 1:12'dir.Bu konik delikli rulman, bir adaptör manşonu veya bir çekme manşonu ile donatılmıştır.Konik iç delikli oynak bilyalı rulman, optik şaft veya kademeli şaft üzerine kolay ve hızlı bir şekilde monte edilebilir.
| 22300 serisi | ||
| Rulman Numarası | Boyut (mm ) | Ağırlık (kg) |
| 22306 | 30X72X19 | 0.37 |
| 22307 | 35X80X31 | 0.75 |
| 22308 | 40X90X33 | 1.03 |
| 22309 | 45X90X33 | 1.4 |
| 22310 | 50X110X40 | 1.85 |
| 22311 | 55X120X43 | 2.42 |
| 22312 | 60X130X46 | 3 |
| 22313 | 65X140X48 | 3.65 |
| 22314 | 70X150X51 | 4.4 |
| 22315 | 75X160X55 | 5.47 |
| 22316 | 80X170X58 | 6.63 |
| 22317 | 85X180X60 | 7.07 |
| 22318 | 90X190X64 | 8.76 |
| 22319 | 95X200X67 | 9.93 |
| 22320 | 100X215X73 | 13.7 |
| 22322 | 110X240X80 | 17.7 |
| 22324 | 120X260X86 | 22.9 |
| 22326 | 130X280X93 | 28,5 |
| 22328 | 140X300X102 | 35.5 |
| 22330 | 150X320X108 | 42 |
| 22332 | 160X340X114 | 52.2 |
| 22334 | 170X360X120 | 60.7 |
| 22336 | 180X380X126 | 72.6 |
| 22338 | 190X400X132 | 84.2 |
| 22340 | 200X420X138 | 94.4 |
| 22344 | 220X460X145 | 119 |
1. Yüksek performanslı yatak destekleri
2. Yüksek genel ekipman verimliliği
3. Küçültme nedeniyle daha ekonomik yatak destekleri
4.Daha düşük işletme maliyetleri
5. Ağır yükler için uygundur
6.Bir dizi koşula uyacak şekilde birçok varyasyon mevcuttur
1.CA: Entegre pirinç kafes, çift sıralı simetrik makaralar, iç halka sürüşü
2.MA: Entegre pirinç kafes, çift sıralı simetrik makaralar, dış halka sürüşü
3.MB: İki parçalı pirinç kafes, çift sıralı asimetrik makaralar, iç halka sürüşü
4.CC: İki parçalı çelik kafes, çift sıralı simetrik makaralar, iç halka sürüşü
5.K: Konik yatak, konik 1:12
6.K30: Konik yatak, konik 1:30
7.W33: Dış halkada yağlama oluğu ile, üç yağ deliği ile
8.C2/C3/C4: İç boşluk serisi: C2,C0,C3 ve C4
oynak makaralı rulmanlarotomotiv, inşaat makineleri, petrol sondajı, kömür madenciliği endüstrisi, hareketli endüstriyel rulmanlar için, araba yapımı için arka tekerlek, şanzıman ve elektrikli ekipman parçaları için;elektromotor, ev aletleri;enstrüman, yanmalı motorlar, inşaat makineleri, demiryolu aracı, yükleme/boşaltma makinesi, tarım makineleri ve çeşitli endüstriyel kullanımlar.
Linqing Zhonghong Rulman Co, LTDofis Guangzhou şehrinde ve Shandong eyaletindeki fabrikada.Endüstriyel alanda rulman desteği ve endüstriyel hizmet konusunda uzun yıllara dayanan deneyime sahip, rulman Ar-Ge, üretim ve satışını entegre eden bir firmadır.Hem uluslararası hem de yerli marka rulmanlarda uzmanız.Uluslararası markalar arasında İsveç, Alman FAG, INA, Japonya NSK, NTN, IKO, KOYO ve Amercian TIMKEN, yerli markalar ise ZWZ, Harbin HRB, Luoyang LYC vb. Dahildir. Silindirik Makaralı rulman, Oynak Makaralı rulman, Eğik Bilyalı rulman, Konik Makaralı rulman, Baskı Bilyalı rulman, Baskı Makaralı rulman, İğneli rulman, Mafsal rulman, Dış Küresel rulman ve özel uygulamalar için rulman.
Ürünlerimiz takım tezgahlarında, kömür madenlerinde, demiryollarında, petrolde, matbaacılıkta, enerji santrallerinde, gemilerde, havayollarında ve diğer endüstriyel ekipmanlarda yaygın olarak kullanılmaktadır.Rekabetçi fiyatlar ve hızlı teslimat ile müşterilerin beğenisini kazandık ve alanında lider olduk.
Tüm rulmanlarımız ISO9001:2008 standardına uygundur.
İç ve dış çap algılama
Sertlik ölçümü
Açıklık ölçümü
